Поставляемое кинопроекционное оборудование обеспечивает:

• высококачественную демонстрацию 35-мм кинофильмов с форматами изображения 1:1,85; 1:2,35;
• параметры изображения (яркость, разрешение, неустойчивость изображение, цветопередача) в соответствии с требованиями ОСТ 19-238-01 к кинотеатрам высшей категории
• проецируемое изображение обеспечивает максимальный комфорт для зрителей (горизонтальный и вертикальный угол зрения, радиус кривизны экрана) в проектируемом помещении;
• спецификация оборудования соответствует последним достижениям в области кинопоказа и обеспечивает бесперебойное функционирование кинотехнологического комплекса в целом.



Описание кинопроекционного оборудования

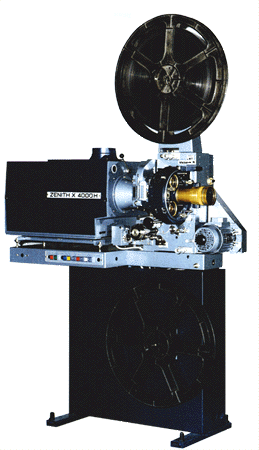

Кинопроектор.

Предлагаемая кинопроекционная аппаратура характеризуется высокими качественными показателями. Действующие нормы и стандарты в области кинопроекционной аппаратуры регулируют ее типизацию, устанавливают основные параметры этой аппаратуры и определяют технические требования, предъявляемые к ней. Лентопротяжный тракт вместе с механизмом кинопро­ектора обеспечивает весьма хорошую устойчивость фильма в кадровом окне, малошумность работы кинопроекто­ра и большую износоустойчивость фильмокопии. Кинопроекционная оптика обладает большой светосилой и позволяет получать на экране необходимые резкость и контрастность изображения. В осветительных системах кинопроекторов применены новые высокоэффективные источники света и светосильная оптика. В фонарях проекторов применяются исключительно стеклянные, а не металлические зеркала. К преимуществам этих отражателей относятся:

• большая световая мощь (КПД более 20%)

цветовая температура отраженного света соответствует человеческому восприятию естественного света самое главное, что стеклянные, просветленные отражатели не отражают (пропускают) инфракрасный свет. Это обеспечивает уменьшение теплового воздействия на пленку.

• Механизм кинопроектора не допускает “тяги” изображения.
• Блокировочное устройство световых автоматических заслонок отрегулировано таким образом, чтобы при пуске кинопроектора или его остановке, а также при внезапной остановке фильма в фильмовом канале при работающем кинопроекторе не происходило теплового повреждения фильма (коробление, прогорание и т.д.).
• Кинопроектор имеет автоматические устройства перехода с поста на пост.
• Кинопроектор по своей конструкции и качеству изготовления отвечает современным требованиям промышленной эстетики.

Мы предлагаем кинопроекторы следующих производителей :

CINEMECCANICA

VICTORIA 5 - Наиболее популярный и универсальный киноаппарат из широкого диапазона продукции Cinemeccanica . Он используется как в двухпостовых, так и в однопостовых киноустановках с перемоточным или бесперемоточными устройствами для больших бобин или дисков. Имеются кинопроектора для двухпостовых киноустановок с автоматизированным обратным ходом (для перемотки). Прост в эксплуатации, не требует сложного техобслуживания, снабжен ременной передачей. Проектор Victoria 5 может быть оснащен широким выбором опций и принадлежностей.





Выпрямители

Выпрямительные устройства предназначены для питания ксеноновых ламп. В проекте предложено использовать выпрямители итальянского производства, т.к. это единственные достойные производители данной продукции на мировом рынке. Выпрямители марки IREM зарекомендовали себя, как надежные и простые в обращении устройства. Несомненными плюсами данных выпрямителей по сравнению с прочими аналогами являются небольшой вес и размеры, что позволяет располагать выпрямители непосредственно у проектора. Это экономит место в аппаратной, и уменьшаются наводки на звуковые линии из-за уменьшения длины силового кабеля питания ксеноновой лампы.



Монтажный и перемоточный стол

Основная задача стола собирать из частей единую копию фильма для размещения на бесперемоточном устройстве также перемоточный стол приспособлен для проверки фильмокопии, т.е. есть возможность быстро остановить фильм при перемотке, наличие матовой лампочки для просмотра копии на просвет, реверс движения (перемотка в обе стороны). Всем этим требованиям отвечает фильмопроверочный стол производства компании , так же у него имеется возможность перемотки бабин до 5000 метров.



Лампы

Лампы марка OSRAM XBO представляют собой короткодуговые лампы, в которых разрядная дуга горит в атмосфере закачанного под высоким давлением чистого газа ксенона . Основными отличительными характеристиками и преимуществами этих ламп являются:

• высокая яркость
• характерная для дневного света цветовая температура около 6000К, что благоприятно сказывается на восприятии человеческим глазом изображения
• сплошной спектр в видимом диапазоне излучения
• высокий индекс цветопередачи (Ra > 95)
• остающееся неизменной на протяжении всего срока службы цветность света
• стабильная световая дуга
• работа от постоянного тока
• возможность повторного зажигания из горячего состояния
• полный световой поток практически сразу после зажигания
• вероятность взрыва лампы сведена к минимуму, относительно отечественных аналогов.



Киноэкран

Экран - завершающее звено во всем кинотехническом комплексе. Кинозритель сосредоточивает свое внимание прежде всего на экране, который должен передать в зрительный зал все то, что зафиксировано в кинофильме. Качество кинопроекции во многом зависит также и от того, насколько поверхность экрана хорошо воспроизводит изображение. Для нормального восприятия киноизображения зритель должен видеть только само изображение, спроецированное на экран, а не фактуру экранного полотнища.



Большое значение имеют сочетание экрана с окружающими его интерьерами и конфигурацией зала, устройство эстрады, художественное выполнение предэкранного занавеса и световое оформление вокруг всего экранного устройства, а также угол проекции.

Основные светотехнические показатели качества кинопроекции — яркость освещенного экрана и равномерность яркости по экрану для каждого отдельного зрителя. Эти показатели зависят от того, насколько велика и равномерна освещенность, создаваемая на экране кинопроектором, и каковы отражающие свойства, например отражающего экрана, то есть как световой поток, падающий от кинопроектора, отражается и распределяется экраном по различным направлениям пространства.

Яркость киноизображения имеет существенное значение, так как глаз зрителя реагирует на ту реальную полезную величину светового лотка, которая направляется к нему каждым рассматриваемым участком экрана. Чем ярче экран, тем при прочих равных условиях (например, при одинаковой плотности фильмокопии) ярче киноизображение.



Укажем два основных типа экранов, получивших в настоящее время наиболее широкое применение в кинопроекционной технике: бело-матовые и направленные (металлизированные и др.)

Достоинством первых является способность обеспечить практически равномерное распределение в пространстве всего отраженного света; к достоинству вторых относится способность отразить максимум падающего на них света в пределах заданных углов рассеяния. Другими словами, эти экраны, действуя направленно, отражают в зону зрительских мест наибольшее количество света. Такие экраны обычно применяются тогда, когда кинопроекционные источники света не создают необхо­димых световых потоков кинопроекторов.

Хорошим и экономичным будет, очевидно, такой экран, который, действуя направленно, отражает к зрителям с достаточной равномерностью возможно большую часть падающего на него света и возможно меньше света рассеивает бесполезно на стены и потолок и в другие части пространства, не занятые зрителями. Трудность создания хорошего экрана в основном состоит в том, чтобы сочетать в нем направленное действие с достаточной равномерностью яркости для зрителей. Именно такими характеристиками обладает “перламутровый” экран.

Также очень важно, как экран пропускает звук. Так отечественные экраны, имея большую массу, не пропускают звук выше чем 12кГц, тогда как зарубежные аналоги обладают 100-% пропускной способностью звука от 20Гц - до 20кГц.

В настоящем проекте мы предлагаем использовать перфорированный, перламутровый экран Perlux , производства итальянской компании Cinemeccanica , известной на рынке с 1920 года.



Звуковое оборудование

Поставляемое звуковое оборудование обеспечивает:

-воспроизведение фонограмм 35-мм кинофильмов в форматах Mono, Dolby Stereo SR, Dolby Digital, Dolby Digital Surround EX;

-параметры воспроизведения фонограмм кинофильмов (частотная характеристика, коэффициент искажений, уровень звукового давления) в соответствии с требованиями ОСТ 19-238-94 к кинотеатрам высшей категории и ISO2969;

-спецификация оборудования соответствует последним достижениям в области кинопоказа и обеспечивает бесперебойное функционирование кинотехнологического комплекса в целом .

Описание звукового оборудования

Процессор.

Последняя разработка Dolby Lab.- процессор Dolby CP-650, который позволяет воспроизводить все основные форматы фонограмм 35-мм кинофильмов:

- Mono

- Dolby Stereo SR/A,

- Dolby Digital

- Dolby Digital Surround EX.

DOLBY - основатель, разработчик и производитель всего оборудования связанного с форматом DOLBY .

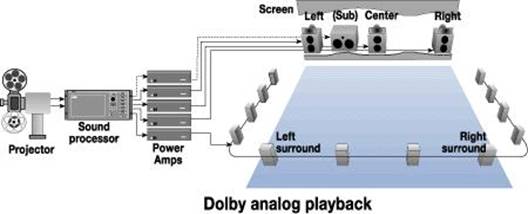

Схема кинотеатра с аналоговым звуком Dolby .

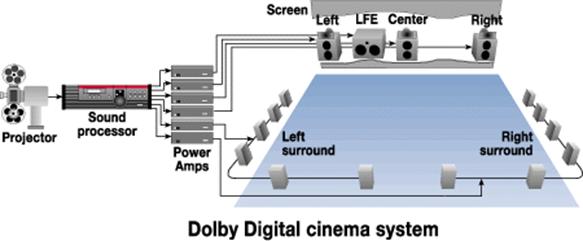

Схема кинотеатра формата Dolby Digital .

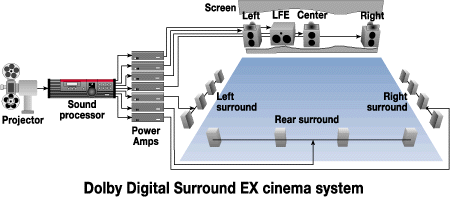

Схема кинотеатра в формате Dolby Digital Surround EX

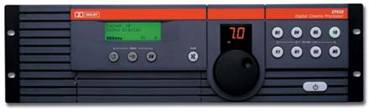

Dolby CP650 Процессор для кинотеатров Звуковые форматы DOLBY Digital Surround EX/ DOLBY Digital/ DOLBY Surround



Заэкранные громкоговорители и акустические системы окружающего звучания.

В настоящем проекте мы предлагаем акустические системы, которые зарекомендовали себя надежной работой во многих кинозалах мира. Это специальная кинотеатральная акустика, разработанная таким образом, чтобы без искажений передавать звук именно в кинозале.

Мы предлагаем громкоговорители следующих производителей :

JBL - одна из наиболее развивающихся компаний производящих акустические системы. Основанная в 50-х годах в Америке, на сегодня эта компания занимает одно из лидирующих мест как производитель акустических систем для кино, театральных, концертных и дискотечных инсталляций. Разнообразие предлагаемых акустических систем позволяет решать различные акустические задачи (Кинозалы, туринг, театральные залы, дискотеки, рестораны, стадионы и т.д.). Высокоэффективные акустические системы позволяют существенно уменьшить габариты звуковоспроизводящего комплекса, повысить его эффективность, сэкономить Ваши деньги.



JBL 3632 3-полосная система Screen Array 2х15”+2х6,5”+1,75”. 30-20000 Гц, LF 600 Вт, M / HF 200 Вт, чувствительность 106дБ-1 Вт/1 м, максимальное давление 129/135дБ, пассивный кроссовер 250 Гц и 1200 гц. состоит из LF секции 3639 и M / HF секции 3632- M / HF
JBL 4642 A субвуфер 1200Ватт , 4 ома , 100 дБ, 25-500Гц , 2 х 18 " , THX
JBL 8330 A 3-полосная система SURROUND . 45-18000 Гц, 100 Вт, 8 Ом, 96дб-1 Вт/1 М.



Усилители мощности

В качестве усилительного комплекса для показа кинофильмов предлагается усилительный комплекс, поставляемый американской фирмой CROWN . Эти усилители прекрасно зарекомендовали себя во многих больших инсталляциях. Высокая надежность, автоматический контроль акустических систем – все это предоставляет усилительный комплекс фирмы CROWN . Также имеющий возможность работы на нагрузку 2 Ом .



Crown Ce 1000 Инсталяционный усилитель : Двойное стерео - 275 Вт х 8 Ом, 450 Вт х 4 Ом, 560 Вт х 2 Ом, мостовой режим моно х 4 Ом - 1100 Вт, мостовой режим моно х 8 Ом - 900 Вт; THX
Crown Ce 2000 Инсталяционный усилитель : Двойное стерео - 400 Вт х 8 Ом, 660 Вт х 4 Ом, 975 Вт х 2 Ом, мостовой режим моно х 4 Ом - 1950 Вт, мостовой режим моно х 8 Ом - 1320 Вт; THX



Сопутствующее кинотехнологическое оборудование



Назначение сопутствующего кинотехнологического оборудования

Сопутствующее кинотехнологическое оборудование является завершающим звеном в комплексе переоборудования современного кинотеатра.



Стойки 19”, кабель

19” - Девятнадцать дюймов – стандарт крепления импортного оборудования. Стойки представляют собой разборные конструкции разной высоты от 15U (75cм) до 42 U (2,2м). В стойках предусмотрена возможность вентиляции через специальные отверстия в верхней части конструкции.

В киноаппаратной очень высока вероятность электрических наводок из-за большего количества силовых линий, поэтому в качестве звукового кабеля используется специальный мультикор. Это эластичный многопарный симметричный кабель с раздельно экранированными и изолированными парами. Все пары в кабелях пронумерованы и разбиты на группы; изоляция пар в каждой группе имеет свой цвет. Благодаря такой маркировке упрощается монтаж, особенно при распайке многоконтактных разъемов, и упрощает эксплуатацию комплекса в дальнейшем.. Каждая пара состоит из двух скрученных изолированных проводов и, заключенных в 100- процентный экран. Все пары заключены в отдельную эластичную изоляцию и пересыпаны тальком для повышения эластичности кабеля при сгибах. Хлопчатобумажный корд повышает прочность на разрыв. Такие кабели рекомендованы для выполнения межблочных соединений в профессиональной и студийной аппаратуре.

В стойке, находящейся в аппаратной, размещаются:

•  звуковой процессор

•  усилители

•  кроссоверы

От стойки до заэкранных систем прокладывается акустический кабель. Это эластичный кабель. Проводники выполнены из меди высокой степени очистки (OFC 99.99%). Провода в кабеле представляют собой витую пару (twin- axial). Кабели хорошо защищены от механических повреждений, стойки к передавливанию и перекручиванию. Такие кабели используются в профессиональной аудиоаппаратуре высшего класса.



Монтажные и прочие принадлежности

В комплект монтажных принадлежностей включены различные приспособления для проведения работ по монтажу (крепежный материал – хомуты, скобы и т.д., кабельные каналы для прокладки кабелей на стенах киноаппаратной, необходимые разъемы и розетки, а так же монтажные расходные материалы – изолента, припои и т.д.) Также в монтажных принадлежностях учтен силовой кабель, необходимый для подключения основного кинопроекционного и звукового оборудования (питание аппаратуры, линии управления, линии заземления, специальный кабель для питания ксеноновой лампы).
